HDMI0404 HDMI0808 四进四出 八进八出矩阵切换器

HDMI0404 四进四出矩阵切换器

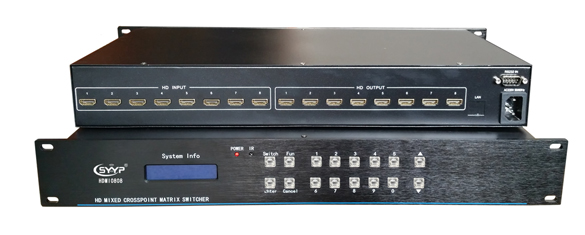

HDMI0808 八进八出矩阵切换器

1.  支持HDCP，支持蓝光DVD等，不需另配解码器。真正的HDMI矩阵；

2.        可选配内置中控模块，提供app，支持iphone、ipad、安卓平板及手机无线控制，提供设计平台，用户可对app软件的背景图片、颜色进行更换，按钮的大小、位置、外观可自由设计；iphone、ipad软件通过苹果公司审核，可从app store下载，不需越狱；

3.        支持EDID管理，现场可通过串口软件更改板卡EDID数据；

4.        HDMI输入端带数字均衡调整电路，输出带信号预加重增强电路，使信号能进行更长距离传输，输入加输出都可超过40米距离（不需配带芯片的HDMI线）；

5.        所有板卡和主板，采用德国Erni原装进口专业高速连接器，非普通金手指连接；

6.        支持RS-232、红外（选配）、网口（选配）控制信号切换功能；

7.        一体化全铝拉丝面板、蓝光液晶显示屏，美观高档的外观设计；

8.        采用Contrex嵌入式ARM处理器控制，运行速度更快，系统更稳定；

9.        支持一键快速查询功能，方便察看矩阵的切换状态；

10.    具有掉电记忆功能带有断电现场保护，上电自动恢复关机前状态；

11.    标准机架安装的金属机箱。

12.    采用国际通用的标准宽电压输入电源，电网电压在 100V—250V 之间波动，都能保证稳定的输出，极大提高了系统的可靠性和稳定性，16系列最大功耗55W，32系列最大功耗100W。

13.    全贴片SMT工艺，特有ESD静电保护功能；

14.    数字信号运用了点对点无损传输方式，有力保证了图像信号的高保真输出；

15.    电讯级核心数字交换芯片，具有超强的抗干扰及全天候工作能力；

16.    机架安装：    标准3-12U ；

17.    带宽：5.25Gbps       增益：0dB

18.    位时钟抖动：<0.15Tbit

19.    位上升时间：<0.3Tbit（20%--80%）

20.    位下降时间：<0.3Tbit（20%--80%）

21.    最大传输延时：5nS

22.    切换速度：200ns（最长时间）

23.    串行控制接口：RS-232, 9-针公 D型 接口,波特率：9600, 数据位8位， 停止位1, 无奇偶校验；2 = RX, 3 = TX, 5 = GND

24.    以太网控制接口（选配）:    RJ-45母接口,TCP/IP Server或UDP模式,自适应10M或100M,全双工;

25.    平均故障间隔时间：（MTBF）30000小时

参数：

协议:  支持HDCP, 兼容DVI1.0协议；

增益:  0 dB；

像素带宽:  165MHz, 全数字；

接口带宽:  3.2Gbps；

支持分辨率:高清1080P；

位时钟抖动(Clock Jitter)<0.15 Tbit；

位上升时间(Risetime )   <0.3Tbit (20%--80%)；

位下降时间(Falltime)<0.3Tbit (20%--80%)；

最大传输延时  5nS(±1nS)；

切换速度： 210 ns(最长时间)

信号类型：全数字 T.M.D.S. 信号

接口： HDMI-A母接口

信号强度： T.M.D.S +/- 0.4Vpp

最小/最大电平：   T.M.D.S 2.9V/3.3V

EDID： EDID现场可擦写

阻抗： 50 Ω

最大直流偏置误差：   15mV

最大传输距离：输入加输出大于40米；

控制接口：RS-232；

串行控制接口：RS-232, 9-针D型公接口，波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位

串行控制口结构：  2 = TX, 3 = RX, 5 = GND

电源：100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源

最大功耗：28w

温度   储存、使用温度: -20℃ ~ +70°C

湿度   储存、使用湿度:10% ~ 90%

产品重量   约2.8kg

装箱清单：

HDMI矩阵切换器一台；
220V电源线一条；
RS232串口线一条；
控制光盘一张；
产品手册一份；
合格证、保修卡一份。
